Cuando los electrones engañan a las brújulas. Experiencia de Oersted
Esta experiencia es una reproducción de la experiencia de Oersted de 1820, en la que demostró la existencia de un
campo magnético alrededor de un conductor por el que circula una corriente eléctrica.
En ella se establece la existencia de una relación entre las corrientes eléctricas
y los campos magnéticos como primer paso para la unificación de la electricidad y el magnetismo.
Enlace al guión de laboratorio.
Material
- Brújula. |
.
Una brújula grande facilita la visualización y debe comprobarse que gira con facilidad. |
Comentarios a la preparación del montaje
La experiencia se basa en la gran intensidad de corriente de un cortocircuio, de ahí la necesidad de una buena fuente de alimentación
y de un interruptor que abra el circuito con facilidad, preferentemente al soltarlo.
Para que el par de fuerzas magnéticas sea máximo, la brújula y el hilo conductor deben estar paralelos mientras el circuito está abierto,
de forma que el montaje hay que hacerlo en la alineación N-S terrestre que marca la brújula inicialmente.
Aspectos didácticos
Este trabajo pretende:
- Observar el campo magnético generado por una corriente eléctrica alrededor de un conductor.
- Establecer una relación entre la electricidad y el magnetismo.
- Reconocer el caracter vectorial del campo magnético al invertir el sentido de la corriente eléctrica.
Hay que evitar que interpreten que el conductor es un imán, haciendo hincapié en que ninguno de los materiales utilizados
en el circuito es ferromagnético, que sólamente la brújula tiene propiedades magnéticas.
Es importante cambiar la polaridad del circuito para invertir el sentido de la corriente eléctrica y comprobar la inversión
del sentido del campo magnético, reforzando la idea del carácter vectorial de B como vector perpendicular a la intensidad y a la longitud del hilo.

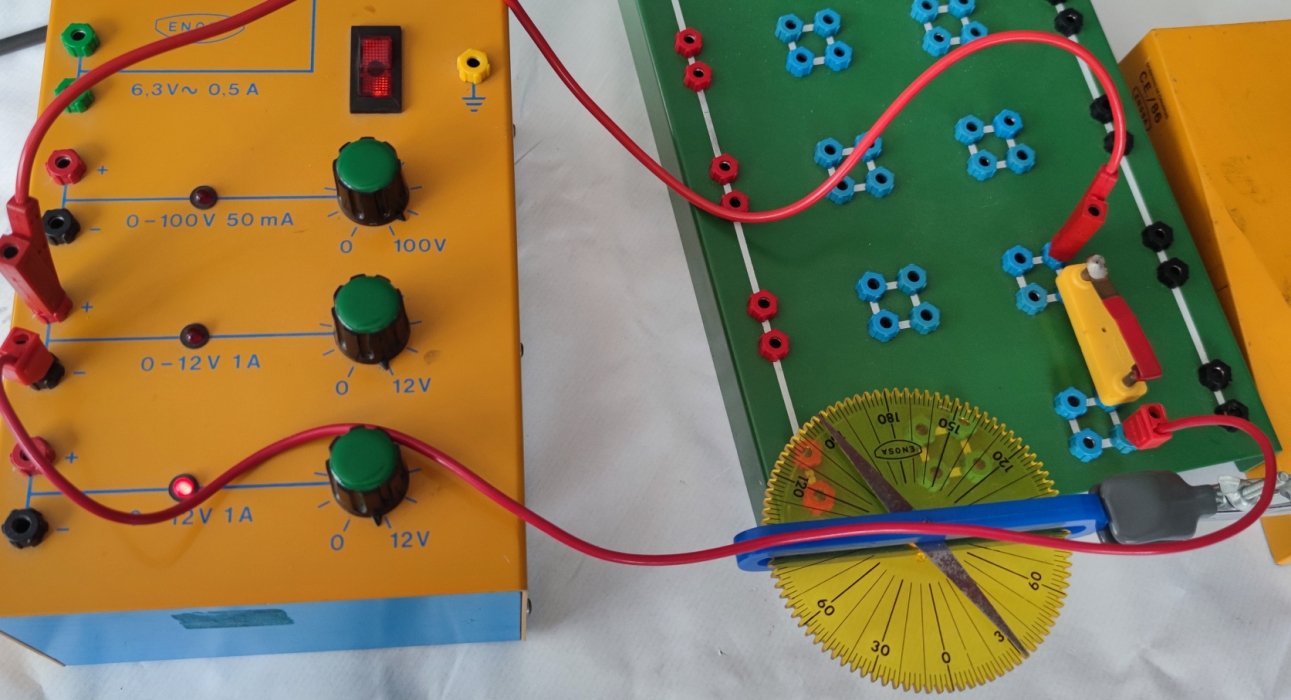

 Montaje completo |

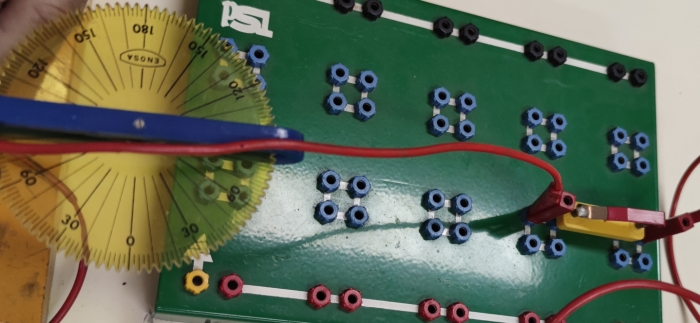

 Brújula paralela al hilo con circuito abierto |

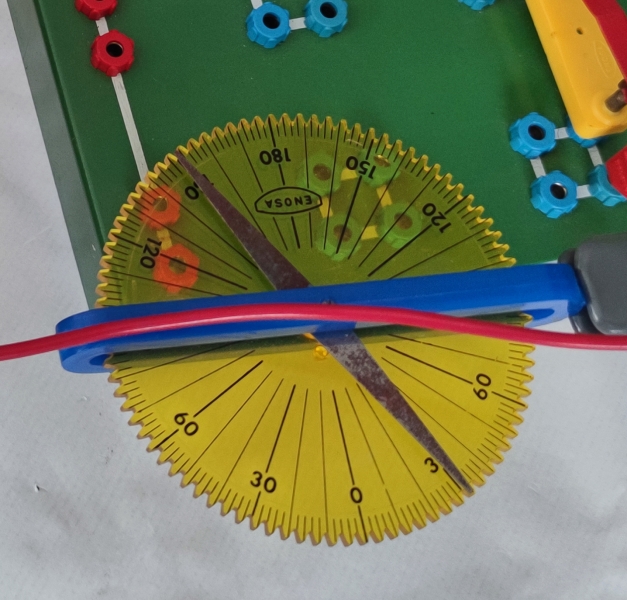

 Brújula cruzada cuando hay corriente |

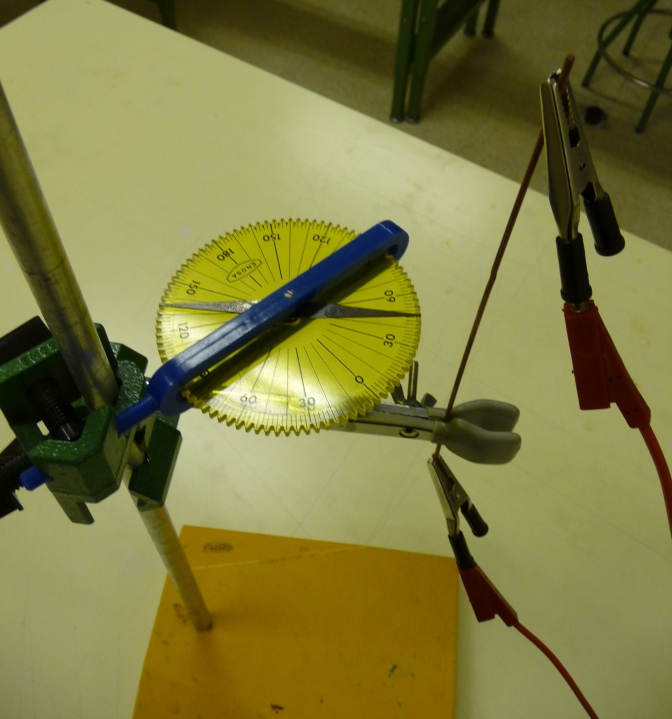

 Brújula con hilo vertical |
Brújula en el campo del conductor
